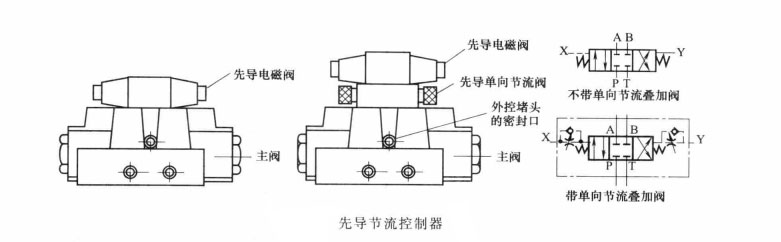

先導節流控制器是一個雙單向節流疊加(如圖),安裝在電液換向閥上閥體和先導閥之間,設置該疊加,使得閥芯換向時,一個方向的節流針閥對相應控制彈簧腔流出的液流進行節流,而另一方向的針閥被旁通;換向時,則另一方向的針閥對另一控制彈簧腔流出的流量進行節流。針閥擰入得越多,對流量的節流就越大,結果是減慢了閥芯的換向。
先導閥節流控制不能消除閥芯換向時產生的沖擊,只是減小沖擊。如果大規格的方向閥每次換向均產生嚴重的沖擊,則采用先導節流控制能夠將嚴重沖擊減小為不嚴重沖擊,如果沖擊不嚴重,則先導節流控制能夠將不嚴重沖擊減小為一般沖擊,如果是一般沖擊,則先導節流控制能夠將一般沖擊減小為微弱沖擊。
