3多噸拉伸液壓機有幾種設計結構？
拉伸機應用廣泛，一般用于不銹鋼金屬材質的拉伸成型工藝，比如，不銹鋼餐盤、不銹鋼水槽、不銹鋼鋼碗盆，鋁板材質、不銹鋼材質、鐵板材質工件的拉伸，大型薄板材料覆蓋件制品的拉伸成型工藝，比如汽車覆蓋件、汽車縱梁橫梁、封頭拉伸等。以上這些滕州南鍛都有設計生產制造經驗。拉伸機有幾種結構形式，這里山東滕州南鍛就來給大家講解一下：

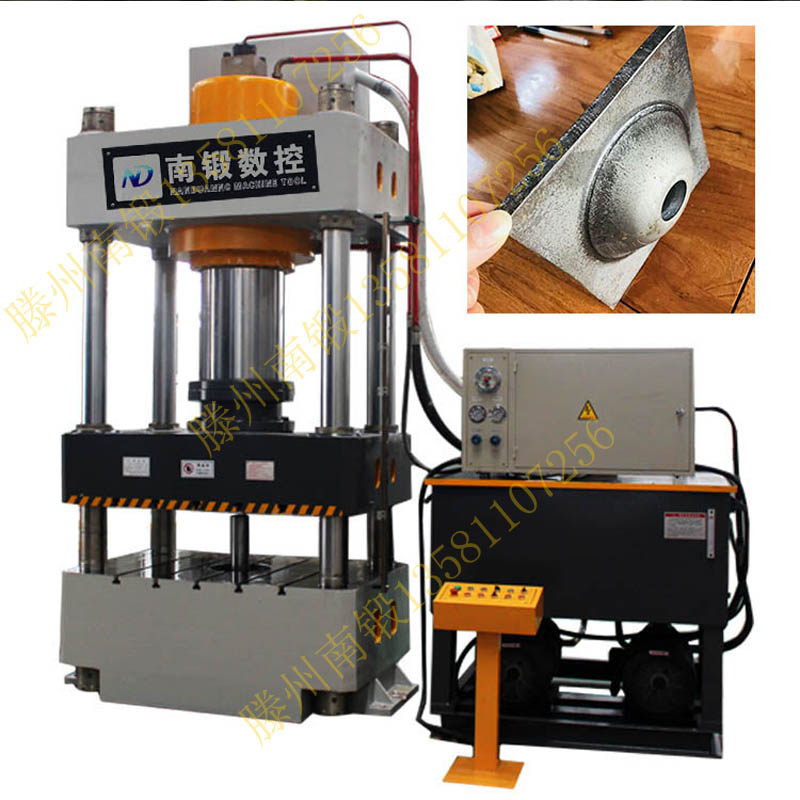

3多噸四柱拉伸機

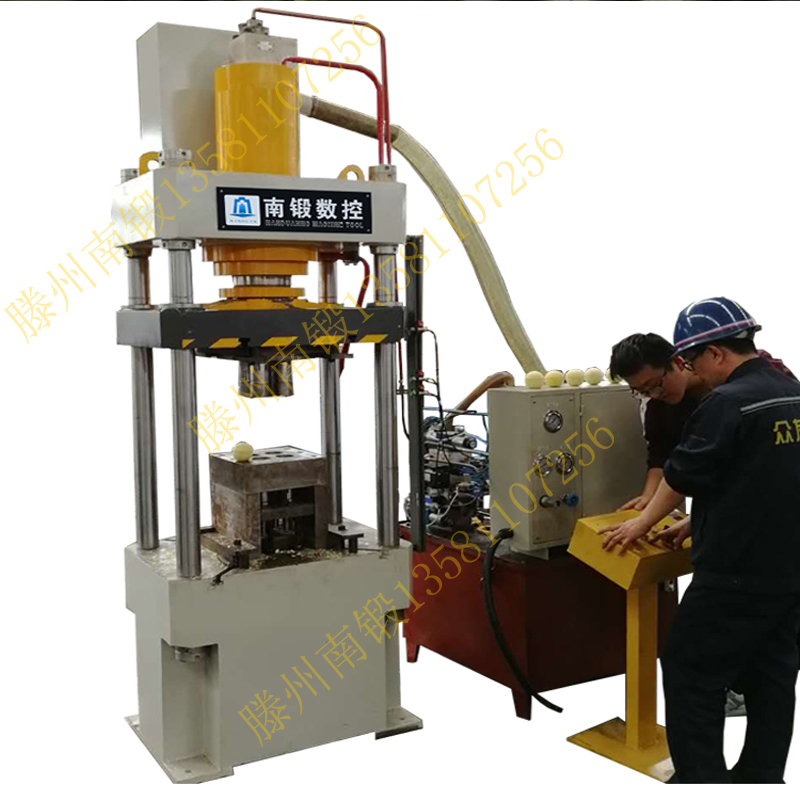

3多噸四柱拉伸機帶下頂缸
1、3多噸拉伸機-帶液壓墊拉伸機。多點拉伸墊技術的核心在于布置在壓力箱之下的幾根油缸，油缸可以編程獲得不同的壓邊力。不同的壓邊力意味著，壓力箱和拉伸墊壓邊圈改變其平行位置，從而改變上模和壓邊圈之間的板料夾持力。如果一根壓邊油缸的壓力增加，板料夾持力增加，流入模具的材料減少。反之，如果壓力降低，流入模具的材料增加。采用四點拉伸墊時，系統影響角點。而采用六點和八點拉伸墊時，還能附加影響拉伸零件的輪廓。
3多噸四柱拉伸機
3多噸四柱拉伸機帶下頂缸
2、3多噸拉伸液壓機-帶下頂缸拉伸機。壓力從下往上頂出， 通過油缸來產生壓力，帶有頂出缸裝置，主要是滕州南鍛方便工件從模具中取出。主要工作過程：當液壓機主缸回程停止運動后，操作者按下頂出按鈕，相應電磁鐵得電，開啟插裝閥，液壓油經插裝閥進入頂出缸的下腔，而上腔的油液就流回到油箱里，工件被頂出，頂出后頂出缸還要進行退回;然后，四柱液壓機的操作人員按下退回按鈕，電磁鐵失電，開啟插裝閥，液壓油進入頂出缸上腔，下腔油液流回油箱，頂出缸回程，形成循環系統維持四柱液壓機的持續運動。
液壓機頂出缸也是下頂缸是配合模具使用的，有的需要拉伸（在主缸下行的時候用頂出缸托著讓工件保持一定的壓力來完成工件的成型），還可以在壓完工件后把工件頂出一段距離便于工人拿出去。
3多噸帶液壓墊拉伸機
3多噸帶液壓墊拉伸機（上置液壓機墊）
3.3多噸拉伸液壓機深拉伸工藝的原理：一個滑塊推壓上模具把要加工的薄板壓入到下模具上，如此而形成所需的形狀。但是，在實際中則是很復雜的工藝。因?yàn)樵诔尚图庸ぶ?，深拉伸液壓墊是滑塊的相對運動部件，所以，它們的運動必須準確地協調一致，從而保證精確的成型力要求。
目前根據加工板材的特殊需要，還有一些拉伸機設計生產框架式結構帶液壓墊裝置，這樣的設備成本高，精度高、一般都是按需定做。山東滕州南鍛可設計多種拉伸液壓機結構形式，噸位從100噸-6000噸均可設計，采購歡迎咨詢我們：（可加）
