油壓機中的單作用缸換向回路的特點及應用

油壓機中的單作用缸換向回路的特點及應用

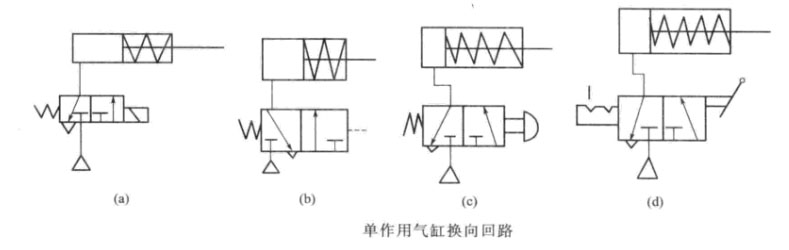

圖(a)回路為采用二位三通電磁閥控制單作用氣缸實現換向。
電磁鐵通電切換至右位后,氣缸的左腔進氣?；钊朔椈闪拓撦d力右行。當電磁鐵斷電后,氣缸又退回圖(b)回路為采用二位三通氣控閥控制單作用氣缸實現換向。有氣控信號時,活塞桿伸出信號消失,活塞桿靠彈簧復位圖(c)回路為采用手動按鈕閥控制單作用氣缸實現換向。按下按鈕,活寒桿伸出;放開按鈕活塞桿縮回圖(d)回路為采用二位三通手動閥控制單作用氣缸實現換向。該閥帶定位功能,閥左位時,活塞桿伸出
特點及應用
單作用氣缸通常使用二位三通來實現方向控制
